PCBA三防是保障高可靠电子设备长期稳定运行的关键工序，广泛应用于汽车电子、工控、通信、军工等领域。随着电路板集成度持续提升、元器件日趋精密，浸涂、喷涂、点胶等传统三防工艺，在遮蔽人工、涂覆精度、材料损耗与量产良率上的短板愈发突出，难以匹配高端制造的品质与降本需求。

数字化压电UV喷墨选择性涂覆，正在成为PCBA三防赛道公认的下一代工艺升级方向。

喷墨打印三防漆，也叫【数字化保形涂覆】，是基于压电DOD按需喷射+UV-LED即时固化的非接触式选择性涂覆工艺。

搭配CCD视觉标定，精准控制喷头，仅在PCBA需要防护的区域沉积UV三防漆，自动避让金手指、连接器、测试点等敏感器件，全程无需人工遮蔽、去遮蔽。配合UV-LED光源秒级固化，将传统工艺数小时的固化周期压缩至10秒以内，目前已在汽车电子、工业控制、通信、军工航天等高可靠 PCBA 场景加速落地。

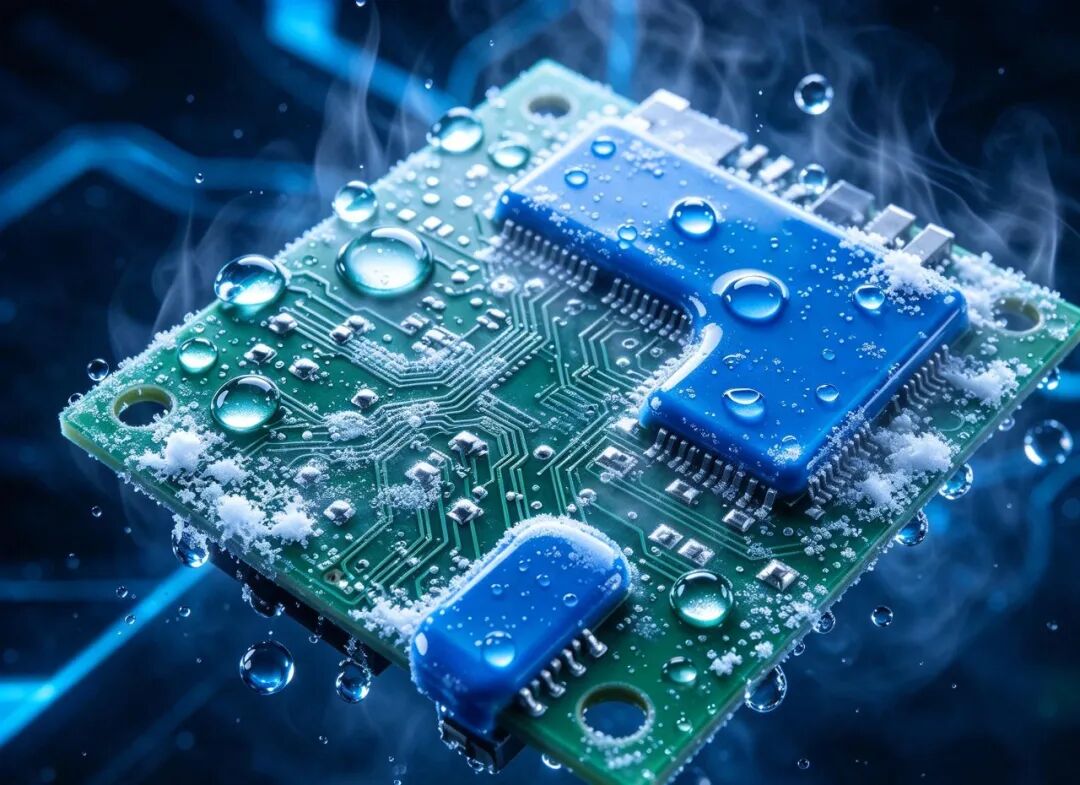

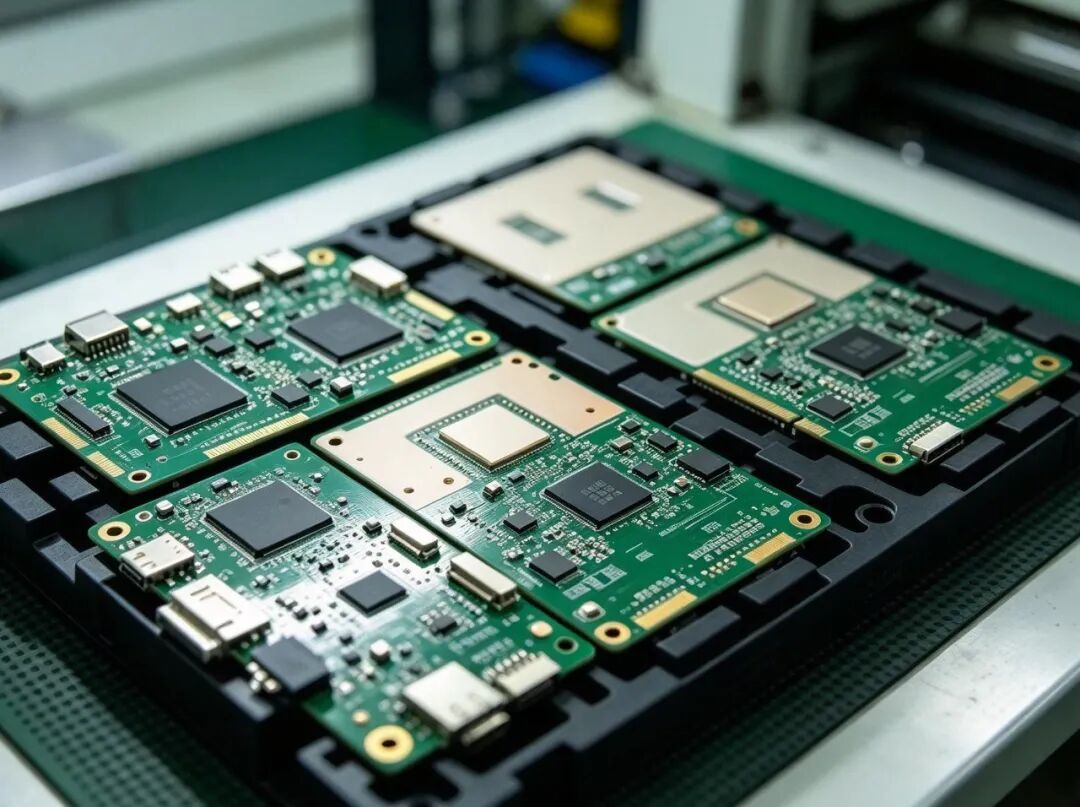

三防涂覆的核心，是在PCBA表面形成一层均匀致密的聚合物防护薄膜，为电路板建立防护屏障，实现防潮、防盐雾、防霉、抗腐蚀，同时提升绝缘性能，抵御高低温循环、机械震动带来的损伤。稳定的三防工艺，直接决定设备在恶劣环境下的使用寿命，降低售后故障与返修成本。

但矛盾同样突出：PCB小型化、元器件高密度化，对涂覆边界、膜厚均匀性的要求持续升级，传统工艺的能力上限，已经难以匹配高端制造的品质要求。

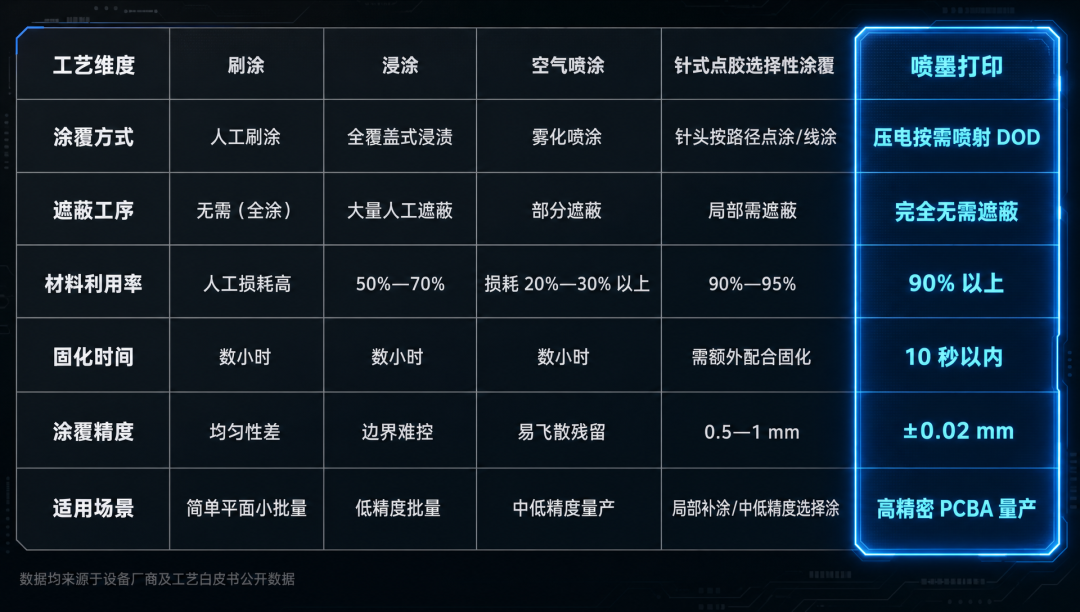

刷涂：依赖人工操作，涂层厚度一致性差，生产效率低，仅适合简单板、小批量打样

浸涂：全板覆盖式涂覆，需要大量人工遮蔽操作，遮蔽残留、缝隙溢胶极易诱发针孔、膜厚不足等缺陷，人工成本高、换型繁琐

空气喷涂：雾化施涂模式，涂料飞散损耗可达 20%–30%，材料浪费严重；雾化漆雾容易污染焊盘、连接器，引发接触不良

针式点胶选择性涂覆：路径示教工作量大，涂层效果高度依赖调试经验，复杂密器件区域边界控制能力弱、产能效率低



01 智能标定避空，免除遮蔽工序

搭载CCD视觉标定系统，支持Gerber文件导入、拍照拼图两种方式快速生成涂覆模板，智能识别并避让连接器、测试点、金手指等禁涂区域，无需人工贴胶、撕胶，一遍打印成型，大幅削减遮蔽人工成本，消除遮蔽残留带来的品质隐患。

02 微米级膜厚管控，支持分区差异化涂覆

可实现微米级范围膜厚精准调控，厚度误差可控，支持同一块电路板不同区域设置差异化涂覆厚度，匹配不同防护等级需求。

03 适配中高粘度材料，保障长时间连续量产

针对三防漆高固含、中高粘度的材料特性，配套循环供墨系统与喷头自清洁机制，有效降低喷头堵塞风险；支持多喷头拼接拓展，幅宽灵活适配小板、拼板、大型工控板。

04 多喷头生态兼容，灵活匹配工艺选型

适配精工、赛尔、理光等主流工业喷头，满足用户灵活选型需求，兼顾工艺需求与投入成本，适配多样化的材料体系与产品要求。

05 AI 轨迹优化，实现额外省料增益

在精准喷射的基础上，自研AI 路径优化算法自动规划最优涂覆轨迹，在防护效果不打折的前提下优化出墨量，实现省料 20%–30%，进一步降低三防漆物料消耗，放大产线降本收益。

06 全链路自研可控，配套一站式工艺服务

全线自研，支持离线生产、数据本地闭环，满足军工等场景的数据安全管控要求。依托多年PCB喷墨、功能涂层量产落地经验，提供材料适配、喷头调试、产线联调一站式工艺支持，快速完成产线导入落地。
