钙钛矿晶硅叠层电池，是下一代光伏提效的核心路线。喷墨打印凭借数字化增材、低温成膜、高材料利用率等优势，被公认为是目前最具产业化潜力的溶液制备工艺之一。

但从实验室小样品走向大面积量产，墨滴稳定性、绒面保形成膜、咖啡环、强极性溶剂腐蚀、结晶时序失控等一系列难题，长期卡住产线落地节奏。

汉森软件钙钛矿叠层喷墨打印全栈控制解决方案，以「控制系统 + 墨路管理 + 工艺软件 + 数据追溯」一体化协同，为头部光伏企业实验线、中试线提供底层控制底座，加速钙钛矿叠层喷墨工艺量产导入。

喷墨打印，钙钛矿叠层的优选数字化工艺

区别于旋涂、热蒸镀、狭缝涂布等传统路线，喷墨打印是典型的数字化按需沉积工艺，可逐层制备电子传输层、钙钛矿光吸收层、空穴传输层、导电电极等电池功能膜层，适配叠层架构开发：

1、非接触式图案化沉积

喷头与基板零接触，避免损伤脆弱的功能膜层；数字定义墨滴落点，灵活制备子电池、串联器件、半透明 BIPV 器件，无需掩膜，从源头减少材料浪费。

2、材料利用率大幅提升

仅在目标区域精准出墨，大幅降低 HTL、贵金属导电浆料等高价值耗材消耗，压缩叠层电池材料成本。

3、适配大面积与柔性路线

室温 / 低温工艺兼容玻璃硅基、PET/PEN 柔性基材，可对接卷对卷连续产线，支撑大尺寸组件高通量生产。

4、多层堆叠一体化打印

一套喷印系统，切换不同墨水即可完成多层异质结连续打印，简化叠层电池的制程流转。

5、墨水体系灵活可调

软件侧可配套差异化参数库，配合研发团队调控前驱体浓度、溶剂配比、添加剂方案，持续优化薄膜形貌与结晶质量。

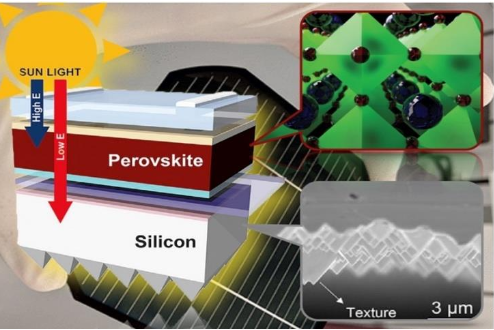

*钙钛矿/晶硅叠层电池示意图，资料来源：中科院宁波材料所

喷墨打印为钙钛矿叠层打开新方向，然而量产端的工艺壁垒不容小觑

DMF、DMSO 等强极性前驱溶剂腐蚀性强、易造成喷头与墨路老化堵塞；皮升级墨滴一致性差、卫星滴、落点偏移；大面积拼接后膜厚不均、咖啡环、绒面金字塔结构悬桥针孔；打印、干燥、退火结晶时序不同步，导致整片 PL 均匀性失控。

钙钛矿喷墨的瓶颈，从来不止是喷头，而是整套系统的协同控制能力。

汉森软件 | 打造面向钙钛矿工艺的全栈喷印控制平台

深圳市汉森软件股份有限公司（简称“汉森软件”），深耕工业喷墨控制领域20年，不局限于单一喷头驱动硬件，围绕钙钛矿工艺搭建控制、墨路、工艺软件三位一体的全栈平台：

控制端｜耐溶剂闭环墨路 + 智能波形调控

针对钙钛矿前驱液强腐蚀特性，提供高鲁棒性耐溶剂墨路控制方案，实现供墨、循环、负压、清洗全链路闭环管理，降低腐蚀、沉淀、堵头风险；

自研多喷头同步校准、多级灰度波形引擎，稳定输出皮升级墨滴，墨滴体积 CV 可控至 3% 以内，保障基础膜厚一致性。

工艺软件端｜把结晶动力学写进打印策略

区别于通用喷印软件，汉森将溶剂挥发动力学、喷头流变窗口匹配、湿膜预结晶时序纳入打印控制逻辑。支持毫秒级时序触发、多段波形自由编辑，配合客户工艺方案抑制咖啡环效应，改善大面积成膜均匀性；

针对 ETL、钙钛矿活性层、HTL、电极层不同材料体系，提供独立的波形库、墨路参数、打印节拍模板，大幅缩短配方调试周期。

量产四大核心控制支点，直击钙钛矿喷印核心卡点

① 皮升级墨滴精准管控

稳定皮升墨滴输出、多级灰度可调，严格控制墨滴体积变异系数＜3%，为钙钛矿功能层的膜厚稳定提供底层保障。

② 大面积成膜均匀性支撑

多喷头拼接校准、智能路径规划、墨量实时闭环补偿，支持 210×105 mm² 级大面积钙钛矿膜层打印，助力客户收敛 PL mapping 标准差，解决拼接带、局部厚薄差难题，适配晶硅绒面保形打印。

③ 耐溶剂全周期墨路管理

配套耐腐选型方案、自动循环、分段清洗、静置防沉淀策略，适配 DMF/DMSO 强极性墨水长期连续生产，提升设备稼动率，降低喷头损耗。

④ 毫秒级预结晶时序协同控制

打通打印、干燥、退火结晶的时序联动，软件层面统一毫秒级触发，实现微区同步成核，减少晶粒差异、针孔、裂纹，让工艺复现性可控可追溯。

研发→量产，完整产品矩阵持续交付

汉森软件目前已形成覆盖研发验证、量产导入的钙钛矿喷墨控制产品矩阵：

✅ 耐溶剂墨路闭环控制系统

✅ 多段喷头驱动波形管理平台

✅ 多喷头拼接与墨量闭环补偿算法

✅ 全流程打印数据追溯、对接工厂 MES 系统

基材兼容刚性玻璃、硅片、柔性薄膜；材料体系覆盖钙钛矿活性层、SAMs/NiOₓ/PEDOT:PSS 空穴传输层、PCBM/SnO₂电子传输层、银纳米线 / 碳纳米管导电电极等。

除钙钛矿叠层方案外，汉森软件同步配套光伏产线其他高精度喷印能力：BC 电池绝缘涂层打印、电池溯源码喷印控制，实现高清晰、高可读率条码稳定输出，一站式服务光伏数字化制程升级。

钙钛矿叠层产业化，是一场材料、工艺、控制的协同攻坚战。

汉森软件以全栈喷印控制与工艺软件能力，沉淀适配钙钛矿特殊墨水与结晶规律的底层算法，让喷墨打印真正成为钙钛矿叠层量产的可靠路线。我们期待与国内头部光伏企业深度联合工艺开发，共推钙钛矿叠层电池产业化提速。

如需了解钙钛矿喷墨控制方案详情，欢迎后台留言咨询。
